Система полива своими руками - 2 лучших варианта!

Ручной полив участка со временем превращается в обременяющую задачу, выполнять которую хочется все меньше и меньше. Решить проблему поможет автоматическое либо автоматизированное орошение. С проектированием системы и монтажом всех ее составляющих можно справиться собственными силами. Как? Читайте далее.

Система полива своими руками

Содержание статьи

Выбираем источник водоснабжения

Мы приводим инструкции по монтажу двух систем полива: масштабной автоматической с использованием программируемого контроллера и скромной неавтоматизированной, обустроенной на основе бочки.

Прежде чем приступать к обустройству любой из двух рассматриваемых систем, нужно выбрать источник воды и подходящее для конкретной ситуации насосное оборудование. Воду можно брать из:

• главного водопровода. Самый удобный вариант. Если ваш дом оснащен собственным водоснабжением, достаточно попросту врезать в него главную трубу системы полива. Никакие насосы в большинстве ситуаций устанавливать не приходится;
• скважины. Требуется установка погружного либо поверхностного (в зависимости от глубины источника) насоса;

  Насос для скважины

• колодца. В систему включается поверхностный или погружной насос;

  Поверхностный насос

• бочки или другой емкости для воды. В установке насоса, как правило, нет необходимости;
• природного источника (река, озеро, пруд и т.д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.

Таблица. Насос Малыш, используемый для перекачки воды из открытых водоемов, колодцев и скважин. Характеристики

Насос Малыш, характеристикиПоказатели

Тип насоса	Бытовой вибрационный погружной
Сила потребляемого тока	3 А
Мощность	165 Вт
Забор воды	Нижний
Напор	40 м
Производительность	432 л/мин
Длина кабеля	10-40 м
Непрерывная работа	Не более 12 часов подряд
Необходимость отключения питания на 15-20 минут	Через каждые 2 часа
Подклключение	К гибкому шлангу

Делаем полноценный автоматический полив

Автоматическое орошение

Чертим план

Начнем с оформления плана участка. В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.

Схема орошения

На схеме отмечаем точку водозабора. В случае если источников воды несколько и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива

Выбираем метод орошения

Определяем количество воды

В рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.

Cистемы автоматического полива

Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.

Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.

Роторные дождеватели

Важное замечание! Использовать дождеватели для полива участков, ширина которых составляет менее 2 м, не рекомендуется. Такие устройства имеют слишком большой радиус действия, что может доставить ряд неудобств.

Осциллирующие дождеватели

Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.

Составляем схему полива

Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия. Придерживаемся такого порядка проектирования:

• по углам участка устанавливаем дождеватели для полива на 90 градусов;
• вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
• по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
• по площади устанавливаем устройства, поливающие на 360 градусов.

Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.

В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:

• сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
• по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
• в местах, куда не достают дождеватели, планируем укладку капельной линии.

Важно! Перепроверьте проект. Убедитесь, что все насаждения будут получать воду.

Проверяем водозабор на пропускную способность

Готовый план позволяет нам установить нужное количество дождевателей. Однако перед монтажом системы мы должны узнать, хватит ли производительности источника водоснабжения для эффективного обслуживания обустраиваемой системы. Делаем это следующим образом:

• берем метровый шланг диаметром порядка 2 см и подключаем его к источнику воды;

  Поливочный шланг с пвх фитингом

• погружаем второй конец шланга в 10-литровое ведро и замеряем время, за которое оно наполнится водой. Для получения более точных результатов измерения проводим несколько раз, в запланированное время полива участка;
• измеряем расстояние между точкой водозабора и наиболее удаленным дождевателем. Далее на каждые 15 м полученного расстояния добавляем по 1 секунде к времени, затраченному ранее на наполнение ведра водой. В нашем примере пропускная способность источника составляет 60.

Теперь определяем, сможет ли водозабор обеспечивать одновременную работу всех запланированных линий полива. Потребность дождевателей остается одинаковой и определяется в соответствии с площадью их покрытия. В нашем примере мы устанавливаем:

• устройства на 180 градусов с площадью покрытия до 200 м2— 2 штуки. Потребность каждого прибора в воде составляет 12, в сумме – 24;
• дождеватели на 270 градусов с площадью покрытия до 200 м2– 2 штуки. Потребность каждого составляет 14, итого – 28;
• устройство на 180 градусов с покрытием до 50 м2– 1 штука. Потребность – 7;
• прибор на 270 градусов с покрытием до 50 м2– 1. Потребность – 9;
• дождеватель на 90 градусов с площадью покрытия до 50 м2– 1. Потребность в воде – 6.

В сумме потребность наших оросительных устройств в воде составляет 74. Водозабор способен выдать только 60. Подключить все устройства к одной линии для одновременного использования не удастся. Для решения проблемы делаем две линии дождевателей. Одна будет использоваться для обслуживания больших устройств, другая – для маленьких.

Для капельного полива делаем третью линию. Она требует индивидуального управления, т.к. основные линии включаются примерно на полчаса каждые сутки, а капельные же должны работать не меньше 40-50 минут, в зависимости от особенностей грунта и потребностей насаждений.

Подключать капельную линию и дождеватели к общей линии нельзя. При подобном обустройстве системы будет либо слишком обильно поливаться участок, обслуживающийся дождевателями, либо же территория с капельным поливом не сможет получать жидкость в достаточном объеме.

Автоматизируем систему

Заказываем материалы

Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

Возле крана водоснабжения устанавливаем входную колонку для подсоединения системы, а также специальную монтажную коробку для размещения отсекающих клапанов по количеству линий полива. У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

Система автоматического полива

Мы обустроили линии следующим образом:

• одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
• вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м2. Трубы использовали аналогичные;
• третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.

Подключаем и настраиваем полив

Первый шаг. Размещаем на участке элементы полива и соединяем их между собой с помощью специальных соединителей и разветвителей. Следим, чтобы в трубы не попадала земля.

Дождеватель можно установить в любом нужном месте

Конструкция соединителей очень проста — с работой легко справится даже женщина

Второй шаг. Подключаем собранную систему к водоснабжению и делаем пробный запуск. Выставляем дождеватели в нужных направлениях. Если все в порядке, переходим к выполнению земляных работ.

Третий шаг. Выкапываем по ходу трубопровода 200-250-миллиметровую канаву.

Четвертый шаг. Засыпаем дно траншеи слоем щебенки. Засыпка возьмет на себя функции дренажной подушки, обеспечивающей отведение остатков воды.

Пятый шаг. Аккуратно укладываем трубы и прочие элементы системы в канаву.

Аккуратно укладываем трубы и прочие элементы системы в канаву

Шестой шаг. Выполняем обратную засыпку траншеи.

Седьмой шаг. Включаем систему для проверки. Регулируем дождеватели.

Восьмой шаг. Программируем контроллер на включение и выключение орошения в необходимое время. Помним: линии должны работать поочередно, включать их одновременно можно только при достаточной пропускной способности водозабора.

Монтаж насосной группы и емкости

Монтаж контроллера и автоматики

Полив подключен и настроен. Можем принимать его в постоянную эксплуатацию. В будущем регулярно проверяем состояние и правильность работы элементов оросительной системы.

Бюджетный вариант полива

Пример схемы капельного полива

Пример схемы капельного полива

Схема простого капельного полива

Система капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон. Важно! На время застывания бетона фиксируем опоры распорками.

Бочка на каркасе

Капельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

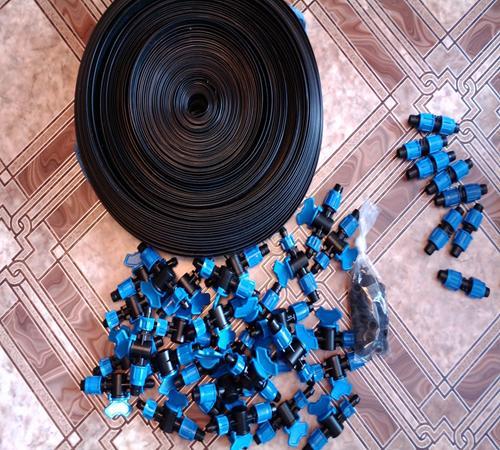

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

Тройник в системе капельного полива растений

Вариант устройства полива с капельными лентами

Схема ленты для капельного полива

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самому

Система капельного полива

Распылитель для полива

Умная теплица

Капельный полив своими руками

Удачной работы!

Видео – Система полива своими руками

stroyday.ru

преимущества, варианты систем, монтаж своими руками

Владельцы дачных участков взваливают на себя непосильную ношу, ведь им приходится ухаживать не только за огородом, но и теплицей, садом, газоном и клумбами.

Чтобы поддерживать их в соответствующем состоянии, необходимо потратить немало времени и сил. Ведь за каждым объектом нужен постоянный контроль, в результате чего приходится проводить множество различных мероприятий. Особенно трудоёмким является полив. Но и эту работу можно упростить, если автоматизировать его.

Характеристика систем автополива

Плюсов у такого решения имеется масса: садовод не только получает больше свободного времени, но и сможет сэкономить на расходе воды, что пойдёт только на пользу растениям, поскольку это позволяет увеличить урожайность и улучшить внешний вид растений.

Однако, успех в этом деле во многом зависит от того, как часто и насколько равномерно будет проводиться полив. Осознав всю полезность подобного изобретения, многие садоводы обращаются в специализированные компании, предлагающие автоматические системы полива.

Однако, дачники, которые имеют «золотые руки», часто решаются изготовить автоматический полив своими руками. Наиболее актуально использование автоматических систем полива для тех владельцев, которые имеют в собственности загородные участки большой площади.

Те из них, кто имел опыт использования систем автоматического полива, отмечают множество плюсов у автополива:

• Выбор времени полива, для которого можно установить необходимый интервал работы.
• Правильный монтаж системы даёт уверенность в том, что после очередного полива на земле не образуется корка, а это обеспечит корневую систему растений достаточным количеством кислорода.
• При правильном определении мест размещения поливных контуров дачник может быть уверен в том, что влагой будут обеспечены даже самые труднодоступные участки.

Среди всех плюсов, которые предусматривает система увлажнения, главным стоит назвать то, что при использовании системы автоматического полива уменьшается расход воды.

Ведь благодаря ей вода доставляется прямо к корням растений, поэтому дачнику не приходится лить воду на пустые участки земли. Грамотная организация полива растений позволяет в несколько раз увеличить урожай, что можно заметить уже в первый год использования этой системы.

Недостатки автоматической системы полива

Однако, подобные системы орошения нельзя назвать идеальными из-за присутствия у них определённых минусов. Конечно, вы сэкономите, если решите проводить все работы самостоятельно.

Однако, все же вам потребуется потратить определённые средства на приобретение специального оборудования и материалов. Стоимость отдельных комплектующих, как правило, ниже готовых систем автополива.

Однако, выполнить правильно сборку этих элементов можно, только если человек имеет опыт работы слесарем и электриком.

Серьёзной проблемой могут стать для дачника неполадки в работе водопроводной системы или её полное отсутствие на участке. Но и здесь можно найти решение — отремонтировать водопровод, а если такая возможность не рассматривается, то можно использовать альтернативные источники воды.

Автополив: виды и возможности

В продаже сегодня предлагается достаточно много систем организации автоматического орошения на даче, которые можно изготовить самостоятельно. Все они отличаются целями применения: капельный полив; дождевание; внутрипочвенное орошение.

Капельный полив. Система капельного полива выгодна тем, что позволяет добиться минимального расхода воды. В качестве основных элементов для её изготовления используются полипропиленовые и пластиковые трубы, резиновые шланги, которые устанавливаются между рядами цветов, растений или грядок.

Их укладывают как можно ближе к посадкам, чтобы при использовании обеспечить максимальное количество воды, которая будет поступать к корневой системе. Для подачи воды в землю предусмотрены специальные капельницы, которые встроены по всей длине трубы.

В результате при таком методе полива листья и стебли остаются сухими, а это, несомненно, является плюсом для растений, поскольку они не будут получать ожоги на солнце.

Минимальный расход воды при использовании автоматической системы капельного полива обеспечивается за счёт того, что вода поступает непосредственно к месту полива.

В результате этого она не тратится на орошение другой ненужной территории. Всё это идёт только на руку дачнику, поскольку это продлевает рабочий ресурс системы, а также позволяет экономить на расходе воды.

Дождевание

Системы автоматического полива, работающие по принципу дождевания, также часто используются многими дачниками. При использовании влага поступает к растениям в виде брызг, охватывая равномерно всю площадь.

Эффективность этой системы обеспечивается за счёт того, что не только почва получает достаточное количество влаги, но и удаётся поддерживать оптимальный уровень влажности воздуха. В таких условиях растениям обеспечиваются оптимальные условия развития, поэтому они легко восстанавливают тургор листьев в сильную жару.

Но при использовании этого метода полива дачнику придётся постоянно следить за тем, чтобы влага уходила в грунт. Бесконтрольное использование метода может привести к тому, что после достаточного увлажнения почвы на её поверхности начнут возникать лужи, а после их высыхания — земляная корка.

В итоге к растениям будет поступать гораздо меньше кислорода. Также нужно учесть, что лучше всего использовать этот метода вечером или рано утром, когда солнце греет не так сильно. Это поможет защитить растения от ожогов.

Этот метод полива привлекает внимание многих садоводов и тем, что позволяет наряду с поливом проводить жидкие подкормки. Из-за этой особенности подобные системы автополива получили наибольшее распространение при уходе за газонами.

Внутрипочвенное орошение

Менее распространённым вариантом является метод внутрипочвенного орошения, который к тому же отличается большой сложностью в реализации. Скорее всего, обычный дачник не сможет его самостоятельно изготовить.

Ведь эта система относится к специализированным вариантам автополива, которую используют для орошения конкретных насаждений или декоративных деревьев. При использовании этого метода влага поступает таким же путём, как и в случае с системами капельного орошения.

Разница заключается в использовании труб с мелкой перфорацией, обеспечивающих поступление воды в почву, которые зарывают в непосредственной близости к растениям.

Поэтому, если правильно организовать эту систему полива, то все растения будут обеспечены влагой в достаточном количестве, при этом поверхность почвы всё время будет оставаться сухой.

Это свою очередь исключает появление земляной корки, что позволит на протяжении всего летнего сезона обеспечивать корневую систему растений и кислородом в достаточном количестве.

Думая о том, какой вариант системы автоматического полива выбрать для своего участка, весьма полезно сперва изучить информацию о том, для каких растений наиболее эффективно использовать конкретный метод полива.

Для ухода за цветами, деревьями и газонами рекомендуется использовать дождевальные установки. В этом случае вода к месту полива будет поступать из специальных оросителей.

Проводить поливы с помощью капельных систем эффективнее всего при уходе за кустарниками, клумбами, альпийскими горками и живыми изгородями. Пользоваться ими можно и во время выращивания рассады в теплицах, а также при уходе за растениями на огороде.

Монтаж капельной системы — что для этого нужно

Воспользоваться системой автоматического полива смогут лишь те владельцы, у которых на участке имеется водопровод. При его отсутствии под эти цели можно приспособить любую ёмкость, которую придётся установить на высоте не ниже 1,5 метра над землёй.

Если вы не можете выполнить это условие, и у вас нет возможности установить их своими руками, однако, рядом с вами располагается небольшой водоём, то вы можете превратить его в альтернативу водопровода.

Стандартная система автоматического полива оборудована следующими основными компонентами:

• капельная лента;
• регулятор давления;
• контроллер;
• разводящая труба и различные фитинги.

Капельная лента, как правило, выполнена в виде тонкостенной трубы из ПВХ, которая начинается округляться в тот момент, когда по ней течёт вода.

С внутренней стороны к ней подключаются капельницы, размещаемые на равном расстоянии друг от друга. При определении этого интервала учитывают тип растений, которые нуждаются в орошении.

В тех случаях, когда вода поступает из городского водопровода, может потребоваться регулятор давления. Если вода течёт с перепадами, то это может привести к деформации трубы, а при повышении давления возникает опасность её разрыва.

Контроллер выполнен в виде электронного блока, а его основная задача — обеспечение автоматической настройки работы системы.

Этот элемент заметно упрощает эксплуатацию систем автоматического полива, поскольку благодаря имеющимся программам можно определить оптимальные временные интервалы и автоматизировать процесс включения системы в указанное время, не требуя участия человека.

В тех случаях, когда систему автополива своими руками необходимо изготовить для орошения нескольких участков, скажем, цветочных клумб, располагающихся на определённом удалении друг от друга, то для использования системы потребуется разводящая труба.

Владелец может выбрать один из следующих способов прокладки — над землёй или под ней. Как правило, для таких задач применяются трубы сечением от 3,2 см.

В процессе сборки систем автоматического полива в качестве соединительного элемента используются фитинги. Они необходимы для монтажа каждого участка, начиная местом подачи воды и заканчивая местом полива.

Устройство системы автополива

Автоматизировать систему орошения для дачного участка можно при помощи контроллера, который может работать от сети или аккумуляторных батарей. Пользоваться последним вариантом энергоснабжения не очень невыгодно из-за ограниченного ресурса работы.

Поэтому желательно приобрести более дорогостоящие модели, работающие от постоянного тока. Их монтаж рекомендуется проводить в местах, где им будут обеспечены специальные условия. Это может быть, к примеру, подвальное помещение или сарай.

Главное, чтобы они находились как можно ближе к подающему крану или ёмкости с водой. Если говорить о техническом оснащении места установки, то здесь потребуется установить специальную монтажную коробку, в которой будут находиться все клапаны и электроприборы.

Однако, не все дачники готовы тратить большие деньги на покупку дорогостоящей системы, чтобы поливать цветы на даче. В этом случае можно сэкономить и изготовить её своими руками. Тогда придётся в нужный момент отключать подающий кран.

В результате вода начнёт течь самотёком, однако, для этого придётся провести некоторые работы:

1. Потребуется довольно большой резервуар, который нужно установить на высоте не ниже 1,5−2 метра над землёй.
2. Систему автоматики заменит закон физики, когда вода из ёмкости начинает течь под влиянием давления.
3. В тех случаях, когда трудно организовать поступление воды самотёком, можно установить регулятор давления.

Систему автоматического полива можно оборудовать определёнными контролирующими устройствами, с помощью которых можно задавать график автоматического полива растений в течение всего летнего сезона.

Так, вы избавите себя от необязательной трудоёмкой работы, в результате чего вам не придётся ежедневно ездить на дачу, чтобы поливать грядки и цветочные клумбы. Вместо этого, вам достаточно приезжать на свой участок 1−2 раза в неделю, чтобы убедиться в исправности системы и наличии в ёмкостях достаточного количества воды или отсутствии неполадок в работе водопровода.

Каждый дачник на личном опыте знает, насколько трудно содержать приусадебный участок. Ведь приходится решать множество вопросов, в том числе и регулярно поливать садовые культуры.

Однако, можно избавить себя от этой трудоёмкой работы, если организовать систему полива своими руками. Таких систем существует несколько, и каждая имеет свои достоинства.

Поэтому, чтобы не ошибиться с выбором, необходимо определиться с тем, для полива каких растений вам необходима система орошения. После этого, если у вас имеются определённые навыки, вам останется приобрести необходимые компоненты и собрать систему автополива на даче своими руками для эксплуатации.

Оцените статью: Поделитесь с друзьями!

klumba.guru

Автоматический полив своими руками: конструкция

Как выполнить автоматический полив газона своими руками: конструкция

Со временем полив газона из удовольствия переходит в тяжелую обязанность. Выходом в данном случае может стать автоматическое орошение. Стоит знать, что данную систему есть возможность спроектировать и смонтировать своими руками.

Системы для полива применяют не только для полива газонов, футбольных полей, спортивных площадок и других объектов, но и для уменьшения количества пыли фермерских предприятиях, промышленных зонах и так далее.

Однако существует достаточно большое количество мелочей в процессе проектирования, потому процесс сборки лучше всего производить со специалистом либо хотя бы иметь возможность проконсультироваться, прежде чем начать работу. Позже ошибки в проектировании могут дорого обойтись — ведь будет производиться полив живых растений, а лишняя влага или ее недостаток могут довольно пагубно отражаться на них.

Для того чтобы была изготовлена система полива газона своими руками, понадобится приобрести пластиковые трубы (ПНД), которые имеют диаметр 25 и 32 мм в случае, если имеется небольшой участок (до 15-18 соток) и диаметром 25 и 40 мм для больших участков (более, чем 20 соток). Дождеватели, соединители, клапаны, капельные шланги, емкость для воды, насос, датчики влажности почвы или дождя, управляющий компьютер следует приобрести в фирмах либо в садовых центрах, которые занимаются поставкой данного оборудования. Список может быть достаточно длинным, однако нет смысла пугать начинающих садоводов обилием деталей. Следует перейти к главному.

Список элементов, которые будут нужны для того, чтобы была изготовлена система полива:

• вода;
• лопата;
• шнур;
• сварочные электроды;
• дождеватели;
• фитинги;
• трубы;
• емкость для воды;
• насос.

Вернуться к оглавлению

Составление правильного плана для того, чтобы была сделана система полива

План размещения системы капельного полива на участке.

Если нужно собрать систему автоматического полива своими руками, необходим план участка. На нем должны быть нарисованы система полива и расположение магистралей, дождевателей. Если готового плана не имеется, нужно будет самостоятельно нарисовать его на миллиметровке с расположением полностью всех построек, дорожек и посадок. Идеально, если имеющейся участок новый — не будет нужно портить травяное покрытие и растения, которые были посажены. Если участок имеет газон и уже засажен, то единственное правило здесь будет такое же, как у врачей, — не навредить.

Прежде чем выполнять земляные работы, необходимо разместить участок в соответствии со схемой автоматического полива газона. Разметку удобнее всего выполнять с помощью использования шнура — лучше полипропиленовым, белым или цветным, который натянут между колышками. Вместо колышков могут подойти сварочные электроды, которые имеют диаметр 4-5 мм. Шнур натягивается так, чтобы он не провисал. Копают чаще всего от него с одной стороны на глубину приблизительно 25 см (штык лопаты), при этом сверяясь со схемой. В некоторых случаях могут возникать затруднения в виде корней деревьев, камней под землей и других препятствий. В таком случае понадобится скорректировать схему прокладки, если не удастся ликвидировать препятствие.

Вернуться к оглавлению

Земляные работы и монтаж системы автоматического полива газона

На новом участке копать не трудно — землю можно складывать сбоку от траншеи. При работе на газоне необходимо предусмотреть защиту его, потому как длительный контакт газона с землей, которая была выкопана, может привести к отмиранию слоя травы и к дополнительным расходам, которые уйдут на его ремонт. В связи с этим, разработана схема прокладки трасс по газону, которая может свести к минимуму ущерб для него.

Метод может быть несколько более трудоемким, однако он себя полностью оправдывает. По разметке необходимо сделать продольные параллельные наколы дернины на глубину выкопки с помощью титановой лопаты. Делать необходимо именно титановой, потому что к данной поверхности меньше прилипает земля, следовательно, будет возможность работать даже по очень влажной почве. Далее вырезаются приблизительно одинаковые кубики дернины с землей и складываются вдоль траншеи на длину магистрали, которую будет возможность сразу монтировать. Для выемки земли и дернины следует использовать лопаты Fiscars с эргономической телескопической металлической ручкой и полукруглым концом лезвия. Данные лопаты выпускаются уже достаточно большое количество лет и многие люди, которые их используют, довольны результатом.

Пример устройства автоматической системы дождевания на участке.

Трубы для системы автоматического полива газона закладываются на дно траншеи, которое нужно выровнять. Поставляются они в бухтах длиной по 50-200 метров. Перед тем как выполнять укладку в траншеи, их рекомендуется разложить по поверхности для распрямления — таким образом будет легче укладывать их в траншею. Это особенно важно делать в период работ при температурах воздуха от +10 до +15 градусов по Цельсию. Трубы низкого давления из полиэтилена (ПНД) при подобных температурах довольно жесткие, соответственно, управляться с ними будет труднее. Есть возможность прогреть их теплой водой, однако бывают случаи, когда на участке к моменту работ имеется лишь холодная вода.

Далее в нужных местах по схеме расположения магистралей делаются разрезы трубы, а фрагменты соединяются фитингами. В разрезы в определенных точках необходимо монтировать дождеватели с учетом радиуса разбрызгивания каждого из них. Магистральные линии присоединяются к гидрантам (подземным водопадающим колонкам) и клапанам. Рекомендуется использовать подземные колонки производителя Gardena. Гидранты, которые имеют специальный ключ, являются менее надежными и удобными в эксплуатации. Обратную сторону магистрали (40 мм и 32 мм) надо вывести к насосу с баком.

После этого понадобится сразу вернуть на место дернину. Участок трассы на этом готов. При данной системе прокладки и установки будет минимальный контакт газона с землей, никакого вреда поверхности не будет. Излишки земли есть возможность распределить по поверхности газона при помощи веерных граблей либо щетки, жесткой метлы.

Вернуться к оглавлению

Что еще нужно знать для того, чтобы выполнить полив

При предварительной прорисовке системы на плане необходимо учитывать перекрытие дождевателями площади орошения, чтобы не осталось участков земли, которые не будут политыми. Однако не допускается ставить дождеватели близко к растениям, в противном случае, струя воды может повредить их.

Основная магистраль, которая будет подавать воду к распределительным клапанам под давлением, имеет больший диаметр, чем поливная магистраль с дождевателем (32 и 25 мм, 40 и 25 мм соответственно). Количество дождевателей, которые находятся на линии, рассчитывается из суммы расхода каждым из дождевателей и производительности насоса. Пример: на одной линии все дождеватели имеют суммарный общий расход 3500 литров в час, насос имеет такую же производительность — количество дождевателей в данном случае понадобится уменьшить либо увеличить производительность и мощность насоса.

Расход насоса всегда должен быть больше суммы расходов на одной линии всех дождевателей в единицу времени.

В таком случае равномерность и правильный автоматический полив будет гарантирован. Если не соблюдать данное правило, тогда первый дождеватель может работать на полную мощность, а последний выдать лишь маленькую струю воды. На сегодняшний день многие производители комплектуют дождеватели огромным количеством сменных форсунок, следовательно, есть возможность подобрать ту, которая может отвечать данной ситуации — увеличивать либо уменьшать расход и радиус водной струи.

Вернуться к оглавлению

Как вода будет попадать в систему автоматического полива газона

Для данной цели следует использовать пластиковые емкости различных форм из полиэтилена, который наиболее подходит для данных целей. Емкости есть возможность приобрести на строительных или садовых рынках либо на фирмах, которые поставляют поливочное оборудование. Чаще всего они синего цвета, однако бывают еще черные и зеленые. Цветные емкости (кроме черных) рекомендуется защищать черной пленкой для того, чтобы устранить цветение воды из-за внутреннего образования водорослей. Стоит знать, что ими может быть засорена вся система.

В емкость подается вода из скважины либо дома, а оттуда при помощи насоса она перекачивается в магистраль и тогда выполняется полив. Верхний уровень воды в емкости будет регулироваться с помощью поплавочного клапана с большим расходом. Клапан дает возможность доливать воду в процессе автоматического полива. Уровень ее будет уменьшаться медленнее, чем без него. В емкости объем воды должен соответствовать расходу полива всего участка за один цикл плюс 30% запас, если понадобится увеличить время полива участка.

Схема насосной группы.

Объем емкости может составлять от 1 кубического метра до 4-6 кубических метров и более. Чтобы выполнить полив участка, который имеет площадь 20 соток, может быть достаточно бака в 2 кубических метра. Главное — правильно составить программу для управления поливом и сделать задержки во времени, чтобы включать клапаны и делать полив. Чаще всего на один цикл полива одной зоны хватает 150-250 литров воды при средней площади участка приблизительно 20 соток, который разбит на малые зоны.

Растениям и газону при регулярном поливе будет хватать данной влаги даже в период жаркого лета, потому как влага имеется и в воздухе, и в поверхностном слое зоны корней, и в росе. Рекомендуется выделять утренние часы (5-6 часов), чтобы сделать полив в раннее время и после 21 часа для того, чтобы выполнить автоматический вечерний полив. Время работы каждого из клапанов составляет приблизительно 15 минут.

Вернуться к оглавлению

Работа системы автоматического полива газона

Система автоматического полива участка эксплуатируется чаще всего с весны до осени, при температурах воздуха от +10 до +40 градусов по Цельсию. В подающей магистрали давление не бывает больше, чем 6 атм (бар) и зависит от насосной мощности (садовые насосы в основной массе не выдают больше, чем 6 атм). Температура воды, которая подается, не должна превышать 32 градусов по Цельсию.

Система может работать в автоматическом и ручном режиме. Ручной полив может осуществляться при включении электромагнитных клапанов владельцем либо при открытии шаровых кранов на линии, если клапаны не установлены, в данном случае время полива будет регулировать сам хозяин системы.

В автоматическом режиме полив включается по программе, которая введена в управляющие головки клапанов при помощи программатора либо с помощью компьютера дистанционного управления. Допускается использовать от 4 до 6 поливов в сутки на каждый из клапанов с длительностью полива от 1 минуты до 40 часов на программу. Количество клапанов может составлять несколько десятков (в зависимости от комплектации систем и моделей контроллера).

Схема прокладки системы полива: 1 — дождеватели; 2 — водоразборная колонка, предназначенная для подсоединения дополнительных шланг для бытовых нужд заказчика; 3 — входная колонка.

Для того чтобы было удобно обслуживать систему, есть возможность дополнительно установить дренажные клапаны на магистрали в их самых нижних точках. Электромагнитные клапаны могут работать от батарей типа «Крона» 9 В либо с батареями размера «АА» 1,5 В. Подобные клапаны со стационарными контроллерами работают на напряжении 24 В. В контроллере есть батарея для аварийного хранения программ полива, которые были записаны в памяти. Это позволяет не терять информацию, которая была введена в него при отключении электроэнергии в доме.

Батарейной энергии хватит для работы оборудования на протяжении всего сезона. Прежде чем начинать эксплуатацию системы автоматического полива участка, необходимо заменить все батареи в оборудовании, которое было установлено.

Существует и режим полностью автоматической работы системы, с применением датчиков осадков или датчиков влажности почвы, которые подключаются к контролеру либо управляющим головкам клапанов. Датчики учитывают влажность почвы или наличие дождевых осадков с интенсивностью не менее, чем 1 л на куб. м. Программа полива блокируется при поступлении сигнала от датчика. Следующая программа будет включаться исключительно после полного высыхания датчика либо в случае снижения уровня влажности почвы.

Оборудование, которое используется в системе автоматического полива участка, не требует каких-либо специальных навыков эксплуатации. Самые простые правила, которые необходимы для успешной работы оборудования следующие:

1. 1 раз в 2 недели необходимо проверять чистоту фильтров предварительной водной очистки перед входом в насос и подающие магистрали.
2. 1 раз в сезон (чаще всего в начале) понадобится заменять все питающие батареи.
3. После того, как окончится летний сезон, нужно вынимать электромагнитные клапаны из защитного колодца, если это понадобится, а также снимать датчики влажности почвы и осадков для того, чтобы хранить их в теплом помещении. Необходимо продувать магистрали сжатым воздухом от компрессора. В данном случае нет необходимости в снятии клапанов.
4. При хранении в зимний период времени нужно вынимать все батареи из оборудования.

Вернуться к оглавлению

Процесс эксплуатации системы

Виды дождевателей для системы полива.

В процессе эксплуатации системы автоматического полива участка надо следить за высотой стрижки газона. Она не должна быть меньше, чем 3 см. В противном случае, могут быть повреждения оросителей (будут срезаться распылительные головки). Это будет происходить при усадке слоя почвы при плодородном искусственно насыпанном слое. После формировки данного слоя усадка его может продолжаться на протяжении нескольких сезонов, пока не достигнет естественной плотности.

Оросители по окончанию полива стравливают остатки воды через форсунки либо сбросные клапаны, вследствие чего может наблюдаться проседание почвы в самых нижних точках магистрали вокруг оросителей. В данном случае понадобится возобновлять слой почвы вокруг оросителя для того, чтобы устранить проседание почвы. У некоторых фирм, которые производят поливочное оборудование, существуют модели оросителей с блокирующими клапанами, которые по окончании цикла полива не будут сливать воду, однако данные оросители имеют несколько большую стоимость.

Время от времени понадобится проверять чистоту фильтров в оросителях (там, где они имеются) и выполнять чистку верхней части головки оросителей с помощью мягкой кисточки от остатков травы и почвы. В случае надобности понадобится возобновлять настройку поливных секторов и дальности на оросителях. Данные мероприятия являются регламентными для обеспечения длительной эксплуатации системы в целом.

Для того чтобы выполнить надежную установку управляющих головок на клапаны в защитные колодцы, понадобится периодически смазывать резиновые уплотнители нейтральной вазелиновой либо силиконовой смазкой, которая может поставляться вместе с клапанами либо приобретается в садовых центрах отдельно. Это даст возможность легко монтировать и демонтировать такое оборудование для ремонта или в процессе эксплуатации. Обязательно необходимо следить за чистотой оборудования. Не следует допускать в датчики осадков попадания земли, внутрь оросителей, внутрь защитных колодцев, клапанов. Данные полости нужно прочищать с помощью воды и кисточек.

Линзы датчиков осадков нужно промывать водой.

1landscapedesign.ru

Автоматическая система полива своими руками

Система автоматического полива растений является наиболее приемлемым и удобным способом равномерного распределения влаги на приусадебном участке. Такая система благотворно влияет на рост и развитие садовых культур. Она пришла на смену ручному поливу из шланга, который был не в состоянии обеспечить достаточную периодичность и одинаковое орошение всех уголков сада, огорода, теплицы или обычного газона.

1. Достоинства и недостатки систем автоматического полива
2. Разновидности систем авто-полива
3. Как осуществить выбор автоматической оросительной системы
4. Что требуется для самостоятельного создания капельной системы полива?
5. Система управления автоматическим поливом
6. Последовательность создания капельной системы полива и необходимые расчеты
7. Монтаж капельной автоматической системы полива

Достоинства и недостатки систем автоматического полива

Системы автоматического полива очень удобны и имеют целый перечень достоинств, делающих их незаменимыми, особенно для хозяев крупных домовладений:

• есть возможность установить одно и то же время ежедневного орошения растений;
• есть возможность устанавливать интервал, с которым система будет включаться, и напор с которым будет подаваться вода. Все эти действия система будет выполнять самостоятельно, без контроля со стороны человека;
•  если оросительная система установлена в соответствии со всеми нормами и стандартами, то она увлажнит все, даже самые отдаленные зоны, при этом хозяину участка не придется ходить по нему самостоятельно, наступая на растения;
• земля, увлажненная таким способом, высыхая, не покрывается коркой, а кислород свободно циркулирует, не встречая препятствий;
• система авто-полива экономно расходует воду, каждая капля которой используется по назначению.

Но есть так же и ряд недостатков, которые для некоторых иметь решающее значение:

• для сооружения целой системы потребуется довольно большое количество дорогого оборудования. Несмотря на то, что расходы по прошествии времени оправдаются, все равно не каждый может позволить себе вложить сразу требуемую сумму;
• препятствием для работы системы может стать выход из строя водопровода. Если где-то произошла авария или прорвало трубу, то орошение посадок будет невозможно до тех пор, пока не закончатся ремонтные работы.

В случае если водопровод отсутствует, эта проблема решается с помощью колодца, скважины или резервуара с водой, установленного на расстоянии от земли. А если вы не обладаете достаточным количеством средств, чтобы заплатить специалистам за установку, то вполне возможно соорудить систему автоматического полива своими руками. Это поможет вам существенно сэкономить на монтажных работах.

Разновидности систем авто-полива

Описываемые системы подразделяются на несколько видов, каждый из которых применяется в определенной области и помогает достичь различных целей:

• Дождевание. Этот способ является наиболее эффективным и, как следствие, самым популярным. Система орошения распределяет воду подобно дождю, увлажняя равномерно всю поверхность земли. При этом становится влажным и воздух над ней, омываются листья растений, освежаясь и насыщаясь кислородом. При выборе данной системы необходимо наблюдать успевает ли влага уходить в почву. Если она залита так, что на поверхности появились лужи, то это может закончиться образованием корки, препятствующей циркуляции кислорода. При установке системы дождевания очень удобной является возможность подачи удобрений вместе с водой. Она является наиболее приемлемой для полива газонов. Но есть у такой системы и минус, который заключается в том, что капли воды, попадающие на листья и стебли растений, оставаясь на них, вполне могут спровоцировать болезни или процесс гниения.

• Капельное орошение. Система автоматического капельного полива считается наиболее экономной. Она состоит из пластиковых труб, которые устанавливаются между рядами растений в теплице или на грядке. Располагаться они могут как на земле, так и на небольшом расстоянии от нее, но в любом случае очень близко к корневищам растений. Вода к ним попадает через специальные капельницы, которыми оборудованы трубы. Таким образом, стебли и листья остаются сухими, что сводит риск их загнивания к минимуму. Экономия же заключается в том, что растения потребляют всю подаваемую воду, она не разливается в пустую. Так же это замедляет износ системы и уменьшает расходование энергии.

• Внутрипочвенное орошение. При такой системе полива трубы, имеющие специальные поры, закапываются в землю. Вода, как и в предыдущем случае, поступает непосредственно к корням, при этом очень быстро. Сама же почва почти не мокнет и корка на ее поверхности не образовывается.

Как осуществить выбор автоматической оросительной системы

Для того чтобы выбрать систему полива подходящую именно для вашего участка необходимо ознакомиться с подробной информацией не только о разновидностях, но и об устройстве и принципе работы каждой из них.

Например, дождевальный полив больше всего подходит для газонов, деревьев и кустов. Вода подается специальными оросителями, расположенными либо на поверхности земли, либо заглубленными в нее и выдвигающимися во время работы. Выдвигающиеся оросители более удобны т.к. в выключенном состоянии практически не заметны и не мешают стричь газон.

Капельный полив предназначен для ухода за клумбами, кустарниками, плодово-ягодными растениями, альпийскими горками и живыми изгородями. При выборе системы автоматического полива для теплиц следует так же остановиться на капельном орошении.

Управляют любой из описанных систем посредством контролирующего блока, устанавливаемого внутри сарая, подвала или другого подсобного помещения на участке.

Рассмотрим способ установки авто-полива на примере капельной системы.

Что потребуется для самостоятельного создания капельной системы полива?

• для создания системы авто-полива нужен водопровод. Если его нет, то в качестве источника водоснабжения любой другой, в том числе и большой резервуар с водой, установленный не ниже полутора метров от земли. Нельзя забывать, что воду из открытых водоемов, находящихся поблизости, использовать для капельного полива запрещено категорически! Плавающие в ней водоросли и тина очень быстро забьют отверстия, через которые вода подается к корням растений;

• капельная лента. Она представляет собой ПВХ трубу с тонкими стенками, которая, наполняясь водой, становится круглой. С ее внутренней стороны, на одинаковом расстоянии друг от друга, установлены капельницы. Величина промежутка между ними зависит от того, какие растения будут поливаться с помощью трубы, например для свеклы, он должен составлять 15 см, а для томатов в два раза больше – 30;

• дисковый фильтр, служащий для увеличения срока эксплуатации капельной ленты. Он стоит столько же, сколько многие метры данной ленты, зато менять ее каждый раз полностью очень хлопотно, поэтому следует определиться заранее, что лучше именно для вас;
• если в качестве источника водоснабжения служит водопровод, то обязательно следует установить устройство, регулирующее давление воды. Дело в том, что для капельной системы оно не должно превышать 100 кПа, но в случае с водопроводом такой гарантии нет;
• контролер, регулирующий работу системы. С помощью него задается определенная программа, и полив осуществляется самостоятельно, без участия человека;

• разводящая труба. Для того чтобы снабдить водой огород, площадь которого составляет, например три сотки, понадобится труба толщиной 3,2 см. Покупая ее нужно помнить, что материал, из которого она сделана, должен быть устойчивым к воздействию солнечных лучей. В противном случае труба может подплавиться, изменить форму и начать протекать в местах стыков с капельной лентой;
• фитинги – элементы, соединяющие капельную ленту с трубами, а так же уплотнители, хомуты, заглушки.

Система управления автоматическим поливом

В принципе системой полива, возможно управлять собственноручно, т.е. включать кран каждый раз, когда нужно увлажнить почву и выключать его по окончании полива. Вода при этом может течь самотеком, а напор устанавливаться регулятором давления.

Для того чтобы система могла включаться с определенным интервалом без участия человека необходимо приобрести контролер, работающий либо от сети, либо от батарейки, которой чаще всего хватает на сезон. Это электронное устройство, устанавливаемое в сарае или подвале, поблизости от крана, который находится вне дома.

Недалеко от крана устанавливается колонка, к которой подключается система авто-полива и монтажная коробка, в которой располагаются автоматические клапаны. Они будут управлять системой орошения таким образом, чтобы каждая линия могла работать по отдельности.

Клапаны подсоединяют к управляющему блоку двужильными проводами отдельно друг от друга. Каждый из них отвечает за одну оросительную линию.

В дополнение к системе следует установить устройство, выключающее полив, в случае если пошел дождь. Оно присоединяется к контролирующему блоку и функционирует благодаря батарее.

При помощи контролирующего полив устройства появляется возможность выставлять график орошения на весь сезон вперед. При этом учитывается ежедневное время начала и завершения работы системы, ее продолжительность и число пусков в течение дня.

Последовательность создания капельной системы полива и необходимые расчеты

Действия по созданию капельной системы нужно осуществлять в такой последовательности:

• проектирование системы автоматического полива. На данном этапе следует прикинуть расход используемой воды и количество требующейся периферии;
• монтирование ленты и труб, подключение системы к водопроводу или другому источнику;
• закрытие свободного края ленты;
• проверка работоспособности системы.

На этапе создания проекта необходимо нарисовать на бумаге полностью всю схему автоматической системы полива, зафиксировать расположение грядок, клумб и прочих участков, которым требуется регулярный полив. Тут же нужно отметить какое количество воды в сутки будет тратиться на каждый из участков.

Так же следует подсчитать, каким количеством воды может обеспечить вас выбранный снабжающий источник. Делается это следующим образом: засекается секундомером время, в течение которого наполняется водой ведро, вмещающее десять литров. Далее нужно 3600 поделить на установленное время. Таким образом, подсчитывается количество литров получаемых за час.

После того как все расчеты окончены, нужно сделать рисунок разводящего трубопровода. Если возможно лучше чтобы он был прямолинейным и рядом с орошаемым участком имел, если нужно, регулятор давления, краны и фильтр.

Монтаж капельной автоматической системы полива

Действия по сборке системы необходимо осуществлять в четкой последовательности:

• Капельную ленту соединить с разводящим трубопроводом. Точки, к которым она будет присоединяться, необходимо пометить и просверлить на их месте отверстия. Для этого понадобится фреза либо сверло 1,4 см. Т.к. во время работ держать одной рукой трубу очень неудобно, лучше зафиксировать ее в тисках. В зависимости от количества рядов на грядке и расстояния между ними будет определяться количество поливных линий и расстояние между точками их присоединения к разводящей трубе.

• На следующем этапе в готовые отверстия вводят уплотнители и впрессовывают фитинги.
• Далее труба с фитингами размещается на грядках, перпендикулярно рядам, и фиксируется скобами. Лента на фитинги закрепляется посредством затягивания гаек.
• Теперь трубопровод подсоединяется к источнику водоснабжения, перед этим  между ними устанавливается дисковый фильтр. Конец трубы и конец капельной ленты перекрываются при помощи заглушек.
• Первый запуск следует осуществлять под наблюдением, отмечая при этом, насколько равномерно увлажняется земля возле посадок.

До того как начнется испытание системы ее необходимо промыть. Это осуществляют, снимая заглушки и прогоняя воду по шлангам.

Т.к., устанавливая систему, мы рассчитываем, что она прослужит нам верой и правдой приличный срок, для ее монтажа следует приобретать только качественные, пусть и более дорогие материалы. Экономия выльется в перерасход, если, проработав некоторое время, авто-полив выйдет из строя и его придется полностью заменять.

strport.ru

Система автоматического полива - устройство, монтаж своими руками!

Правильный и регулярный полив всех садовых культур на участке – залог их хорошего роста и плодоношения. Вода жизненно необходима растениям, без нее они просто завянут и погибнут. Но если у вас не всегда есть возможность приехать на дачу и вовремя полить свои насаждения, то вас выручит система автоматического полива. Ее можно приобрести в магазине, а также достаточно легко сделать самостоятельно. И вам больше не придется просить о помощи в своевременном поливе соседей и знакомых, живущих неподалеку – и без них ваши растения будут получать достаточно влаги.

Система автоматического полива

Содержание статьи

Что такое автоматический полив?

Система автоматического полива – это особый технический комплекс, который самостоятельно способен обеспечить равномерный и регулярный полив определенной территории. Система относится к категории так называемых ландшафтных поливов, которые состоят из специальных оросителей, различных клапанов, кранов, шлангов, насоса и основного центра управления – небольшого контроллера, который определяет необходимость полива и действует согласно заложенной в него программе. Система автоматического полива работает по определенному графику, который вносится в программу управления.

Устройство автоматического капельного полива

На заметку! Система автоматического полива еще известна как «умный дождь». Так ее окрестили дачники. Главное преимущество данной конструкции – возможность ею управлять.

Автоматический полив газона

Подобные системы полива уже давно стали обычными в больших производственных теплицах, зимних садах и оранжереях, парках. Сейчас становятся все популярнее и на обычных садовых участках, небольших газонах, цветниках.

Автоматический полив цветника с газоном

Причина проста – неоспоримые преимущества данных конструкций:

• простота эксплуатации;
• возможность оставить садовый участок без полива с личным участием – система справится сама с этой задачей;
• возможность задать необходимые частоту и интенсивность полива;
• возможность установить работу по определенным часам и в определенной зоне садового участка;
• система «понимает», что начинается дождь, и автоматически отключается, за счет чего экономит воду и не льет ее зазря; устройство остро реагирует на уровень влажности;
• долговечность (беспокоиться о системе нужно только во время проведения земляных работ, все остальное время она исправно служит долгие годы).

Автоматическая система полива

Системы автоматического полива могут быть:

Дождевальные системы пользуются наибольшим спросом, так как их работа очень похожа на природный дождь, который так любят растения. Эта система позволит отказаться от тяжелых ведер и шлангов – их заменят маленькие импровизированные фонтаны воды. А источник ее, кстати, будет совершенно незаметен среди растений при условии правильного монтажа – это значит, что красоту цветников и газонов система полива не испортит. Сам полив при этом будет осуществляться равномерно по всему орошаемому участку.

Полив газона

Устройство и планирование

Прежде чем вы решите приобрести или соорудить систему автоматического полива, постарайтесь узнать о ней как можно больше. Это необходимо для понимания не только основных преимуществ, но и того, как ее устанавливать и как с ней работать. Что же с технической точки зрения представляет собой система автоматического полива и из чего она состоит?

Принципиальная схема работы системы автоматического полива

Таблица. Элементы системы автоматического полива.

ЭлементОписание

Контроллер	Это, пожалуй, одна из главных деталей системы автоматического полива. Контроллер можно назвать мини-компьютером или даже мозгом всего устройства. Именно благодаря ему будет работать вся система полива. Контроллер будет управлять устройствами, регулировать число поливов в соответствии с заданной программой, в это время при нем же будет находиться датчик влажности, который чутко реагирует на дождь и при необходимости отключит систему. Мини-компьютер можно установить как дома, так и на улице.
Электромагнитный клапан	Устройство, которое отвечает за правильную подачу воды к трубам и спринклерам.
Фильтры	Они необходимы, чтобы система служила долгие годы без поломок. Дело в том, что в качестве источника воды может использоваться открытый резервуар или скважина, а это значит, что в жидкости может присутствовать всевозможный мусор, который, попав в трубы, легко погубит всю систему. А от попадания мусора внутрь ее защитят как раз фильтры.
Насосная станция	Необходима, если вода поступает не от водопровода. Станция будет создавать необходимое давление в трубах, которое будет приводить в действие спринклеры и форсунки.
Трубы	Именно по ним вода движется от резервуара или водопровода на участок. Трубы соединены с клапанами, резервуаром и спринклерами. Размеры и сечение будут зависеть от зоны размещения. Лучше всего приобретать трубы, изготовленные из полиэтилена низкого давления.
Спринклер с форсункой	Грубо говоря, это специальное устройство для полива, ороситель или поливочная головка. Устанавливается эта часть системы орошения под землей и в момент, когда на нее подается давление, выдвигает форсунку, через которую вода и поступает на участок, разлетаясь по определенной площади каскадом мелких брызг.

Система автоматического полива работает так: контроллер управляет электромагнитными клапанами, открывая или закрывая их. К ним, в свою очередь, подключены трубы, по которым будет подводиться на участок вода. По трубам она достигает поливочных головок и орошает определенный участок.

Для небольших участков лучше подходят веерные спринклеры, которые отлично справятся с поливом клумб и газонов. Примерный радиус их работы – около 5 м. Есть и устройства, подающие воду только в одном направлении. Обычно используются для придорожных газонов.

Веерные спринклеры можно укомплектовать различными соплами. Регулируемые сопла самые универсальные, сектор полива от 0 до 380° по необходимости можно регулировать на протяжении всего срока эксплуатации спринклера

Разбрызгиватели

Также есть роторные спринклеры, которые динамично вращаются и легко справляются с поливом больших площадей. А баблеры предназначены для оборудования системы прикорневого полива растений.

На заметку! В одной зоне обычно не устанавливают роторные и веерные головки, так как они обладают разной интенсивностью полива.

Автоматический полив для газона

Теперь вы знаете упрощенную схему работы системы автоматического полива. Но перед тем как начать установку системы орошения, вам предстоит сделать еще немало дел.

Дело в том, что установка устройства дождевания подразумевает 4 этапа:

• проектирование;
• расчет стоимости;
• установка;
• запуск.

И особого внимания требует пункт проектирования и установки. Что же включает в себя этап проектирования? Здесь важно учитывать большое число нюансов. Именно поэтому садоводы часто нанимают специалистов, а не сами начинают разрабатывать весь план.

Чтобы спланировать устройство системы самостоятельно, вы должны четко представлять, какие части вашего участка нуждаются в автоматическом поливе. Это помогут сделать точно составленные план участка, где отмечен источник воды, и так называемый дендроплан, на котором отмечаются все растения.

Пример дендроплана участка

Как составить план участка и дендроплан?

Шаг 1. При помощи рулетки замерьте садовый участок. Отмечайте все строения, садовые дорожки, ограждения на листочке бумаги.

Прежде всего, необходимо составить план обустройства дачного участка на бумаге

Шаг 2. Перенесите свои наброски на миллиметровку в масштабе 1:100. Здесь уже все должно быть точно.

Промежуточный план участка

Шаг 3. Разделите участок на миллиметровке на зоны и отметьте места, где должны появиться спринклеры. Внимательно учитывайте то, будут ли долетать брызги воды до дома, дороги и других элементов.

Шаг 4. Нанесите все элементы системы полива на схему.

Шаг 5. Тщательно прорисуйте и изучите примерные радиусы полива. В соответствии с этими данными вы и будете выбирать поливочные головки. И помните – в районе расположения самого спринклера во время полива упадет наименьшее количество воды, большая ее часть прольется далеко от него. Поэтому, рассчитывая количество оросителей, учитывайте и этот момент.

Как видим, критическим местом у каждого спринклера является зона в непосредственной близости к нему

По такому же принципу составьте и примерный дендроплан участка, который будет включать в себя расположение всех растений, в том числе кустов и деревьев.

На заметку! Помните, что вы должны отметить на плане источник воды и электричества, водопровод, систему дренажа и прочие элементы. Это поможет лучше сориентироваться и правильно установить контроллер и резервуар при необходимости.

Примерная схема системы автоматического полива

Также в идеале должны учитываться не только места расположения оросителей, растений, строений, но и состав почвы, наличие высот или перепадов на участке и многое другое. Одним из главных параметров является гидравлическая нагрузка.

Чем полить дерево, чтобы оно быстро засохло

Если на участке располагается старое дерево с диаметром ствола более 30 см, но его нельзя срезать, поскольку поблизости имеются другие сооружения или растения. Единственным выходом в такой ситуации является засушивание дерева с использованием специальных химикатов.

Гидравлический расчет

Гидравлический расчет необходим для того, чтобы определить необходимый диаметр труб на участке, а также количество электромагнитных клапанов и рабочее давление воды, которое сможет поднимать из земли форсунки-оросители. Опытным путем было выяснено, что оптимальный диаметр центральной трубы в системе на участке размером до 1 гектара равен 40 мм. Такая труба имеет относительно невысокую стоимость, к ней подойдут недорогие дюймовые клапаны. По такой трубе спокойно проходит примерно 50 л воды за минуту. Исходя из этого, можно сделать вывод, что производительность системы автоматического полива должна быть именно 50 л/мин.

Объединив отмеченные на схеме оросители с радиусом, сектором полива, расходом в группы по 50 л/мин, вы сможете определить необходимое количество клапанов. Смотрите: если в первый клапан, расположенный на середине поливочной линии, входит поток 50 л/мин и далее разделился на 2 по 25, то целесообразно далее подключать трубы меньшего диаметра. Нужный и рекомендованный производителем спринклера напор нужно умудриться довести до самого устройства.

Автоматический полив

Монтаж системы автоматического полива

После того как вы рассчитали необходимое количество каждого элемента системы автоматического полива, приобрели все необходимое, можно заняться и установкой непосредственно самой системы. Обратите внимание: вам придется перекопать участок – трубы прокладываются под землей, так что работы предстоит проделать немало.

Схема сборки СКО «Капель»

Рассмотрим установку системы автоматического орошения на примере оборудования от фирмы Hunter.

Системы автоматического полива Hunter

Основные принципы системы автоматического полива Hunter

Шаг 1. На участке выполните разметку и обозначьте точную схему прокладки системы орошения. Места, где будут дождеватели, можете пометить колышками.

Примерная схема расположения сплинкеров

Шаг 2. Определитесь, где будет располагаться насосная станция (если наличие таковой предполагается в системе).

Шаг 3. Там, где будут прокладываться магистральные трубы, выкопайте ровную траншею глубиной 30-40 см при условии, что вы не будете тут в будущем копать или пахать. В противном случае трубы придется закладывать на глубину не менее 50 см.

Рытье траншеи

Если система устанавливается под уже готовый газон, то выкопанные его фрагменты и почву следует аккуратно уложить на пленку

Шаг 4. Также сделайте траншеи для труб, подводящих воду к самим дождевателям.

Рытье траншеи для трубопровода

Шаг 5. Начинайте прокладывать основную магистральную трубу в траншеи.

Прокладка магистральной трубы

Шаг 6. Разрежьте основную магистральную трубу согласно схеме.

Резка магистральной трубы

Шаг 7. Соедините обе части трубы при помощи тройника-разветвителя. Таким образом, вы получите отвод на среднюю линию. Присоедините трубу, которая будет вести воду к дождевателю-спринклеру.

Подсоединение трубы к тройнику

Труба подсоединена

Подсоединение трубы, которая будет вести воду к дождевателю-спринклеру

Шаг 8. К концу только что присоединенной трубы при помощи отвода поменьше присоедините специальное шарнирное колено, которое позволит регулировать высоту дождевателя. Аналогичным образом проработайте все линии подвода воды.

Установка шарнирного колена

Шаг 9. В роторные дождеватели устанавливайте форсунки. Для этого раскрутите «стакан» с механизмом, выньте внутреннюю часть, немного сожмите пружину на дождевателе и вставьте форсунку в специальное отверстие. Легко нажмите на нее и она легко войдет в сам спринклер.

Установка форсунки

На заметку! Чтобы проверить, правильно ли встала форсунка, отпустите пружину – если она (форсунка) поднялась до самого верха, значит, установлена правильно.

Шаг 10. Специальным ключом по часовой стрелке закрутите винт форсунки.

Закручивание винта форсунки

Шаг 11. Присоедините дождеватели к шарнирным коленям.

Дождеватель подключен к шарнирному колену

Для удобства подсоединения спринклеров полива к трубопроводу, фирма Hunter выпускает специальные трубки различной длинны, на концах которых закреплены углы с наружной резьбой, вращающиеся в различных направлениях

Шаг 12. Закопайте все траншеи. Оставьте не зарытыми участки непосредственно возле спринклеров-дождевателей.

Траншеи закапываются

Шаг 13. Выставляйте дождеватели в уровень с грунтом, управляя шарнирным коленом. Делайте это при помощи уровня. Обратите внимание, что верхняя часть дождевателя должна оказаться чуть ниже нижней линии лежащего на грунте уровня. При необходимости почву под ним можно слегка подкопать.

Дождеватель выставляется с помощью уровня

Шаг 14. Закапывайте спринклер. Вокруг него важно очень тщательно уплотнить грунт. Утрамбовка должна производиться после каждых 2-3 лопат грунта.

Закапывается сплинкер

Шаг 15. Присоединяйте согласно схеме электромагнитный клапан. Обратите внимание, что на нем изображена специальная стрелка, указывающая направление движения воды. Клапан устанавливается по направлению ее движения.

Подключение электромагнитного клапана

Шаг 16. Подключите шланг, идущий от клапана, к насосной станции или системе пуска воды. Проверьте систему на работоспособность.

Пульт управление автоматическим поливом

Пульт управления, не требующий отдельного места для установки и работающий весь сезон от батарейки 9V (крона)

Проверка работоспособности

Советы по эксплуатации

Лучше всего собирать систему автоматического полива либо осенью, когда все насаждения уже увяли, и вы не побоитесь их повредить, либо весной, пока еще на участке ничего не цветет. После того как вы смонтировали всю систему, вам остается только правильно заботиться о ней, чтобы она прослужила не один год.

1. Регулярно осматривайте фильтры и видимые элементы системы полива на наличие повреждений или засоров. В случае необходимости замените фильтры или почистите их.

   Фильтр нуждается в регулярной чистке

2. Также уделяйте внимание чистоте оросительных форсунок и спринклеров – отверстия для воды можно очистить от грязи кисточкой.
3. Следите за тем, чтобы грунт в местах пролегания труб не просел, устраняйте этот недочет вовремя.
4. Не забудьте перед зимовкой удалить воду из труб, слить ее. В противном случае система придет в негодность во время морозов.
5. Электромагнитные клапаны на зиму рекомендовано демонтировать.
6. Датчики влажности и компьютер переносите в теплое помещение на время зимовки в случае, если они установлены на улице.

При выборе оборудования для системы автоматического полива старайтесь останавливаться на проверенных фирмах. Не стоит экономить и покупать сомнительные устройства – они могут быстро выйти из строя, а переделать полностью всю систему орошения не так-то просто, как может показаться на первый взгляд.

Известные производители систем автоматического полива

В целом же, собрать, действуя по схеме, это устройство не так уж сложно, тем более что все ее детали можно просто купить в магазине.

Видео — Сборка системы автоматического полива

teplica-exp.ru

Автополив на даче своими руками: особенности монтажа, примеры систем

Даже опытные дачники знают, как непросто ухаживать за приусадебным участком – особенно когда наступает летний зной. Много времени и сил уходит на обеспечение полива. Можно ли оптимизировать выполнение этой задачи и как-то ускорить процесс? Снять добрую половину забот с плеч поможет автоматический или капельный полив, который вполне реально организовать своими руками. В связи с многочисленными вопросами по данной теме мы решили написать подробное руководство о том, как сделать автополив на даче своими руками с минимальными затратами.

Содержание: [показать]

Преимущества систем автополива

Прежде чем перейти к сооружению системы, не лишним будет выяснить, какими именно преимуществами она обладает, какую пользу может принести садоводу.

• Пожалуй, самый главный плюс в том, что у вас появится больше свободного времени. Теперь не нужно стоять со шлангом часами или, чего доброго, носить воду в ведрах. Растения поливаются в автоматическом режиме без вашего участия.
• Второй плюс – экономия воды. Далеко не на каждой даче вода есть в изобилии, так что капельный полив для многих садоводов становится настоящей находкой.
• Поскольку вода будет поступать регулярно, урожайность овощей и фруктов существенно возрастет. Кстати, сами растения тоже будут выглядеть гораздо лучше.
• Можно выбирать время полива – например, утром и вечером.

У автополива есть много достоинств — удобство на первом месте

А есть ли у автоматической системы недостатки?

Идеальной системы орошения, увы, не существует. Определенные недостатки имеет и капельный полив, хотя по сравнению с большим количеством плюсов, они не так существенны. Водопровод может ломаться, что приведет не только к перебоям водоснабжения, но и полному отсутствию воды на участке.

Естественно, понадобится закупка материалов и оборудования, а это уже определенные расходы. Вся соль в том, что когда система автополива на даче обустраивается своими руками, вы уже экономите, чем если бы покупали готовый комплект.

Существуют три основных типа: капельное, дождевание и прикорневое. Каждый из них будет рассмотрен подробно.

Материалы для системы автополива «Жук»

Дождевание

Когда автополив своими руками организован по принципу дождевания, на территории участка устанавливают специальные форсунки. Они разбрызгивают воду, прекрасно имитируя дождь. Отсюда и название – дождевание.

Трубы для орошения могут находиться как под землей, так и над ней. Если есть такая возможность, лучше спрятать их в грунте. Данный тип организации полива считается более долговечным и аккуратным.

Поговорим о достоинствах и недостатках дождевания. Из плюсов хочется отметить равномерное распределение влаги по всему участку полива, увлажнение не только земли, но и воздуха. Это весомое преимущество, если речь идет о теплице. Плоды и листья прекрасно омываются водой – настоящая имитация дождя!

Система полива — дождевание

Впрочем, как и после настоящего дождя, на верхнем слое почвы часто образуется корочка. Это ухудшает поступление кислорода. Воды расходуется много, да и электричество работает с большой нагрузкой. Он идеален для газона и больших территорий, но в остальных случаях лучше поискать другую систему полива в связи с не экономностью.

Технология сборки такой системы выглядит следующим образом. Сначала вам нужно будет начертить схему и указать в ней все здания и насаждения. Делать это нужно осенью, чтобы уже в апреле-мае любоваться первоклассным, сочным газоном.

Сборка автополива (видео)

Если в общих чертах, то для создания дождевания вам потребуется комплект, состоящий из насосной станции, бесперебойного источника воды, водопровода и дождевателей. Источников воды может быть много: центральное водоснабжение, другой водоем, колодец. Насос позволяет поддерживать нужное давление, а трубопровод легко собирается из труб ПВХ. Почему именно поливинилхлорид? Такие трубы имеют много преимуществ. Например, они легко собираются, соединения с фитингами получаются очень надежными. Что касается самих дождевателей, они приобретаются с различным углом разбрызгивания. Все зависит от требований вашего участка.

Когда закуплены все комплектующие, можно приступать к обустройству траншеи. Ее глубина составляет 30 сантиметров. В траншею закладываются ПВХ трубы и собираются в трубопровод. Прежде чем закапывать траншею, проверьте целостность системы и ее работоспособность. Если все стабильно и хорошо работает, можно зарывать и сеять газон.

Таким образом, для обустройства участка с зеленым газоном лучше всего наладить автополив, который называется дождевание.

Рекомендуем также прочитать

1. Декор участка своими руками: клумбы из покрышек
2. Бетономешалка своими руками

Капельное орошение

Поговорим о капельном орошении. Самая распространенная система капельного полива «Жук» используется для полива кустарниковых растений. Также она прекрасно зарекомендовала себя на участках, где количество насаждений невелико. Например, в садах. Деревья находятся на большой расстоянии друг от друга, посадка культур параллельная. Допускается надземное или подземное расположение системы.

Если говорить о преимуществах, которыми обладает капельный полив, на первом месте стоит экономность.

Покупать насос не нужно, вода расходуется минимально. Зато организация системы может вызвать определенные трудности у новичков. Она отличается трудоемкостью. А если трубопровод расположен под землей, время от времени он будет забиваться мусором.

Вот почему рекомендуется использовать надземный, а не подземный капельный полив. Вы раскладываете его весной, а осенью легко собираете, перераспределяя посадку на даче.

Схема полива капельным способом

Сборка автополива начинается с закупки гибких шлангов, которые легко проткнуть. Их пронизывают тонкими трубочками и подводят воду к каждому кусту отдельно. Насос не потребуется – давления, которое возникает из-за нахождения воды на высоте, вполне достаточно.

Вода медленно вытекает из тонких трубочек. Достаточно один раз обложить шлангами деревья в саду – и почва будет влажной постоянно. Хотите создать сразу несколько веток полива на даче? В этом случае вам точно пригодится коллекторный узел или сборка из фитингов.

Монтаж капельной системы полива (видео)

Прикорневое орошение

Если на вашей даче растут растения, требующие особого ухода, а территория участка ограничена, советуем обратить внимание на комплект для организации прикорневого полива. Орошение осуществляется под землей. Оно не позволяет корням разрастаться по поверхности. Корни начинают стремиться к источнику влаги и не лезут вверх. Растение держится в земле гораздо крепче.

Давайте взвесим все за и против. Сам по себе автополив на даче своими руками достаточно экономный. Он не нуждается в мощном напоре воды, способен отлично работать за счет разницы в высоте между сосудами. Поскольку весь комплект находится под землей, гарантировано минимальное испарение.

Прикорневой полив для винограда

Из недостатков можно отметить трудоемкость сборки и вероятность засорения системы. Организацию прикорневого полива на уже облагороженном участке сложно назвать удобной. Особенно не рекомендуется ставить такой тепличный комплект, когда у растений начинают завязываться соцветия или плоды. Сделанная осенью прикорневая система полива будет гораздо предпочтительнее.

Поскольку вода поступает не на поверхность, а сразу в почву, лучше использовать данную систему для орошения многолетних растений.

В период урожайности они особенно сильно нуждаются в поступлении влаги.  Чтобы повысить эффективность системы в целом, в прикорневую зону укладывается песок, гравий. Создается дренажный слой, как в горшочке для цветов.

Подводка воды точно такая же, как и в предыдущих способах полива. Трубы могут быть гибкими и жесткими – все зависит от того, что именно вы предпочитаете, какой грунт, растения и так далее.

Как управлять автополивом?

Согласитесь, когда система полива полностью автоматизирована, ею гораздо проще и приятнее управлять. В отличие от ручного, компьютерный способ управления стоит дороже, но он быстро окупается многолетним и достаточно комфортным использованием, великолепным видом участка и блестящим урожаем.

Чтобы установить компьютерное управление автополивом, не нужно обладать какими-то специальными знаниями. На регулируемых участках размещаются датчики влажности. Как только земля становится сухой, они подают сигнал центральному компьютеру о том, что время полива пришло. Можно обойтись и без датчиков. Достаточно просто настроить автоматическую подачу воды через заданные промежутки времени – и огород будет поливаться с определенной частотой. Например, каждый день в 7 утра или раз в 2 дня в 18.00. У каждого прибора своя конкретная инструкция по установке, поэтому подробно расписывать ее мы не будем.

Любопытно, что некоторыми современными моделями можно управлять с помощью мобильного телефона и Интернета. То есть, находясь в нескольких десятках км от дачи вы берете в руки телефон, запускаете мобильное приложение – и по трубам начинает бежать вода!

Делаем выводы

Автоматическая система полива на даче – полезная и эффективная инновация, требующая определенных финансовых, временных и трудовых вложений. Впрочем, подключение автоматической системы быстро окупается. Вы можете обратиться к профессионалам или собрать ее самостоятельно.

Советуем заранее продумать функциональность – благо, современный рынок располагает множеством вариантов и богатым набором комплектующих для каждого конкретного случая. Надеемся, статья была полезной для вас – задавайте вопросы!

Система автополива — один раз вложился и заслуженно отдыхаешь!

lanshaft.com

схема, план, материалы, система управления и установка полива

Ручной полив со временем становится очень утомительной и трудной работой, которая каждый день отнимает много времени. Кроме того, на дачных участках часто все участки поливаются одновременно, что приводит к падению уровня воды в системе и дополнительному затягиванию времени полива. Решить проблему можно при помощи обустройства автоматической системы полива: это не слишком сложная задача, и с ней вполне можно справиться с очень небольшими затратами. Как организовать на даче автоматический полив своими руками?

Содержание:

Основные виды автоматического полива

В дачном и загородном хозяйстве можно использовать несколько видов дождевателей, которые подходят для разных видов растений. Они существенно различаются по стоимости и по сложности установки.

Самыми распространенными являются следующие типы:

• Классические статические дождеватели. Вода выходит из розетки на небольшой радиус орошения, поэтому использовать их стоит только для маленьких клумб и газонов. У них есть и еще один минус: большая часть воды скапливается вокруг самого оросителя.
• Роторные дождеватели. Они вращаются, обеспечивая максимальное распространение своды вокруг себя, при этом из-за специальной насадки вода разбрызгивается мелкими каплями, и она не повредит растениям. Чем больше мощность напора, тем более широким будет радиус.
• Система капельного полива. Она подает воду в прикорневую зону под листья растений: это избавит их от попадания капель на листочки и от появления солнечных ожогов. Специальные капельницы позволят подавать к корням ограниченное количество воды, чтобы не допустить их загнивания.
• Туманообразующие спринклеры. Они разбивают подток воды на очень мелкие капли, больше напоминающие туман. Такие системы полива используют преимущественно в теплицах, они позволяют создавать и поддерживать определенный микроклимат. В помещении теплицы постоянно будет влажно, при этом такие спринклеры не допустят переувлажнения корней.

При разработке схемы нужно учитывать, где и какие растения вы предполагаете выращивать. Если для газонов выгоднее установка роторных систем, то для грядок предпочтительнее капельный полив и т. д. Для каждого вида растений желательно создать подходящие условия. чтобы не только не навредить, но и получить хороший результата.

Схема и план

Первый этап работы по обустройству автоматической системы – составление плана, учитывающего расположение точек водозабора и зеленых насаждений. Самый простой способ полива растений – использование резиновых шлангов, однако из-за попадания струи воды в почву ее придется постоянно рыхлить, а это дополнительная утомительная работа.

Более простое и эффективное решение – капельный полив, для которого по участку устанавливаются спринклеры (дождеватели).

Работы по составлению плана автоматического полива желательно начинать сразу при покупке участка до того, как на нем появятся зеленые насаждения. Однако если это не было сделано сразу, придется строить план в соответствии с уже существующим раскладом.

Для работы с планом потребуется обычная бумага-миллиметровка с разметкой. На ней нужно нарисовать расположение всех важных элементов: жилого дома, беседок, хозяйственных построек, мангала и т. д. Кроме того, на плане отражается расположение насосной станции и всех зеленых насаждений, которые система будет поливать. Если участок пока не засажен, то можно сначала продумывать систему полива, под которую будет удобно расположить цветники и грядки.

В идеале насосная станция должна располагаться в центральной части участка, это позволит прокладывать магистрали для подачи воды на одинаковую длину, и давление во всей системе будет равномерным. Количество и расположение дождевателей определяется радиусом их действия. Если, к примеру, он составляет 25 метров, нужно расчертить на плане расположение спринклеров и радиус их работы в идее кругов.

Это позволит обеспечить полноценный полив каждой зоны, и в одну точку не будет попадать слишком много воды.

Последний этап проектировки – перенесение плана с бумаги на участок. Для этого необходимо использовать шнур и колышки: ими обозначаются все трубопроводные магистрали, а колышки устанавливаются там, где будут стоять спринклеры. Это позволит оценить правильность расположения системы.

Материалы

Правильно разработанная схема позволит рассчитать, сколько материалов потребуется для установки системы полива на участке. Она включает в себя следующие основные элементы:

• Трубопровод. Для орошения участка можно приобрести обычные пластиковые или металлопластиковые трубы: они долго служат, не подвержены коррозии, и с их помощью можно обеспечить долговечную работоспособную систему. Оптимальный материал – полиэтилен низкого давления, сечение труб вблизи насосной станции должно быть больше, чем вблизи спринклеров.
• Насосная станция с набором фильтров. Мощность насоса зависит от площади орошения, расчет можно провести, используя инженерные таблицы, которые можно найти в сети. Установка фильтров необходима, так как в воде всегда присутствует определенное количество песка и других примесей, и нефильтрованная вода быстро выведет систему из строя.
• Регуляторы давления и электромагнитные клапаны. Они позволят поочередно запускать спринклеры в работу. Контроллер будет обеспечивать открывание и закрывание клапанов, и это позволит проводить капельный полив разных зон по очереди.
• Спринклеры с правильно подобранным радиусом полива. Наиболее распространенным и доступным по цене является спринклер роторного типа – он будет обеспечивать равномерный полив благодаря вращению.

Кроме того для сбора системы потребуется приобрести соединительные элементы для трубопровода, а также инструменты для прокладки труб по участку. Чем он больше, тем больше земляных работ предстоит, поэтому для ускорения процесс на большом участке лучше пригласить помощников.

Расчет пропускной способности

Важно определиться, сколько оросителей сможет работать одновременно, для этого необходимо рассчитать пропускную способность трубопроводной системы. Для расчета можно использовать обычное 10-литровое ведро и шланг, диаметр которого составляет 3/4 дюйма, а длина – 1 метр. Вода открывается на полную мощность, и необходимо посчитать, за какой промежуток времени система сможет наполнить 10-литровое ведро. При этом нужно учитывать, что в дневное время напор в системе водопровода выше, чем в ночное, и это тоже повлияет на пропускную способность.

После этого необходимо измерить расстояние от точки водоразбора до последнего оросителя.

Каждые 15 метр – это дополнительная секунда к полученному значению. Используя эти данные и таблицу, приложенную к оросителю, можно посчитать, какое количество воды ему потребуется для работы.

По таблицам, приложенным к дождевателям, рассчитывается общее количество воды, которое потребуется для их одновременного использования. Если количество воды, которую дает точка водоразбора, недостаточно, количество оросителей придется сократить, либо можно постараться уменьшить расстояние от них до насосной станции. Это позволит увеличить давление в системе, и можно подключить всю желаемую технику. Очень часто план приходится переписывать несколько раз, чтобы найти оптимальное решение, подходящее под конкретные условия.

Выбор системы управления

Для регулировки и настройки системы капельного полива используется контроллер – это электронное устройство, которое устанавливается в доме и позволяет осуществлять управление поливом и программирование системы на работу в определенные часы. Его можно поместить в подвале поблизости от источника водоснабжения. В монтажную коробку также помещаются отсекающие клапаны, их задача – регулировать работу оросительных линий, чтобы обеспечить подачу воды в одном направлении.

Система должна быть оснащена датчиком дождя, который будет автоматически отключать полив в дождливую погоду.

Это позволит избежать избыточной влаги в почве и напрасного расхода воды и электричества. Датчик дождя работает на автономных элементах питания, их мощность составляет 9 В.

Если вы обустраиваете систему орошения для газона на нем можно установить автоматические выдвижные дождеватели: они будут незаметными в течение дня, появляясь только непосредственно во время полива. Это позволяет придать газону более естественный вид и при этом обеспечить его стабильное водоснабжение.

Установка системы автоматического полива

Как только все необходимые элементы завезены на участок, можно приступать к подготовке оросительной системы, которая полностью избавит вас от забот, связанных с поливом растений.

Работа включает в себя несколько основных этапов:

• Земляные работы на участке. Они предполагают прокладку канав согласно схеме, чтобы уложить в них трубопроводную систему. В норме глубина траншеи должна составлять около 1 метра, чтобы трубопровод располагался ниже уровня промерзания грунта. Естественно, такая работа окажется слишком трудоемкой для владельца обычного дачного участка, поэтому обычно траншеи копаются на глубину примерно 30 см.
• Важно! При этом трубы должны располагаться под небольшим уклоном, а в самых низких точках должны быть установлены дренажные клапаны. Это необходимо, так как если трубы будут располагаться в промерзающем слое грунта, перед наступлением зимнего сезона всю воду из системы придется сливать.
• Монтаж насосной станции и присоединение трубопроводной системы к насосу. После установки насоса и прокладки системы трубопровода необходимо осуществить ее пробный запуск. Это промывка труб с одновременной проверкой исправности системы. Если были обнаружены протечки, их нужно устранить до запуска основной системы в работу. До завершения работ и установки дождевателей трубы закрываются заглушками, иначе они могут оказаться забитыми грунтом.
• Устанавливается распределительная гребенка с системой вентилей, после этого в помещении в доступном месте ставится контроллер.
• В систему устанавливаются дождеватели: каждый производитель такой техники предоставляет инструкцию по установке, она может несколько отличаться. Когда система собрана, траншеи нужно закопать, грунт выравнивается. Со стороны будут заметны только дождеватели, участок будет выглядеть аккуратно.
• Монтируются фильтры, электромагнитные клапаны, они соединяются с контроллером и электросистемой дома. После этого необходимо запрограммировать контроллер и провести пробный пуск оборудования.

Если система собрана верно, радиус действия дождевателей будет минимально перекрывать друг друга, это позволит обеспечить полноценный полив по всей территории.

Хотя установка потребует больших трудозатрат, в дальнейшем она позволит забыть о постоянной работе с ведрами и лейками, а летний отдых на даче превратится в настоящее удовольствие.

Несколько советов по организации полива

Зная, как сделать автоматический полив на даче, необходимо соблюдать несколько правил, которые позволят сделать систему долговечной и максимально работоспособной.

Правильный уход за оросительной системой позволит значительно сократить затраты на ремонт, и она будет работать бесперебойно.

Есть несколько простых советов:

1. Фильтры желательно проверять 2 раза в месяц в течение всего дачного сезона. Это позволит обеспечить стабильную работу системы, а также избежать загрязнения труб грязью, песком и илом. Это позволит предотвратить засор труб и дождевателей, и система окажется более долговечной.
2. Почва в местах, где установлены спринклеры, не должна оседать. Если грунт просело, его необходимо вовремя выравнивать.
3. Важно правильно готовить систему к зимнему сезону. Когда вы собираетесь покинуть дачу, необходимо слить всю воду из оросительной системы, после чего датчик дождя отсоединяется и убирается в теплое помещение. Кроме того, необходимо демонтировать электромагнитные клапаны. Систему рекомендуется продуть воздухом под высоким давлением, чтобы избежать любых засоров.
4. Головки оросителей также нуждаются в постоянной проверке. Нужно следить, чтобы работали все отверстия, а если они засорились, все загрязнения аккуратно убираются мягкой кисточкой. Это позволит обеспечивать качественный полив и не допускать увеличенного давления в системе.
5. Важно не только постоянно следить за исправностью системы автоматического полива, но и правильно организовывать водоснабжение растений. Полив проводится по определенному графику, желательно выбрать для этого вечерние часы. Избыток воды вреден для корней растений: газон в норме поливается примерно раз в три дня, полив не должен проводиться реже одного раза в неделю. Воды должна смачивать грунт примерно на 30 см, повторный полив проводится после подсыхания земляного кома.
6. Если стоит дождливая погода, и в почве достаточно влаги систему необходимо отключить. Однако преимущество автоматической системы в том, что хозяевам необязательно проводить на даче много времени. Датчик дождя не допустит переувлажнения почвы, а когда погода вновь станет теплой, система вновь приступит к работе без участия человека.

​Больше информации можно узнать из видео.

megaogorod.com

---

•
  Юбка пачка из фатина своими руками
•
  Резинки своими руками
•
  Ферма для майнинга своими руками
•
  Жалюзи из обоев своими руками пошаговая инструкция фото
•
  Осенняя поделка в детский сад своими руками из листьев
•
  Тыква своими руками на хэллоуин
•
  Поделки из ракушек своими руками для начинающих пошагово с фото
•
  Как избавиться от плесени на стенах в квартире своими руками
•
  Панно своими руками из подручных материалов
•
  Розы своими руками
•
  Детские поделки своими руками из шишек
